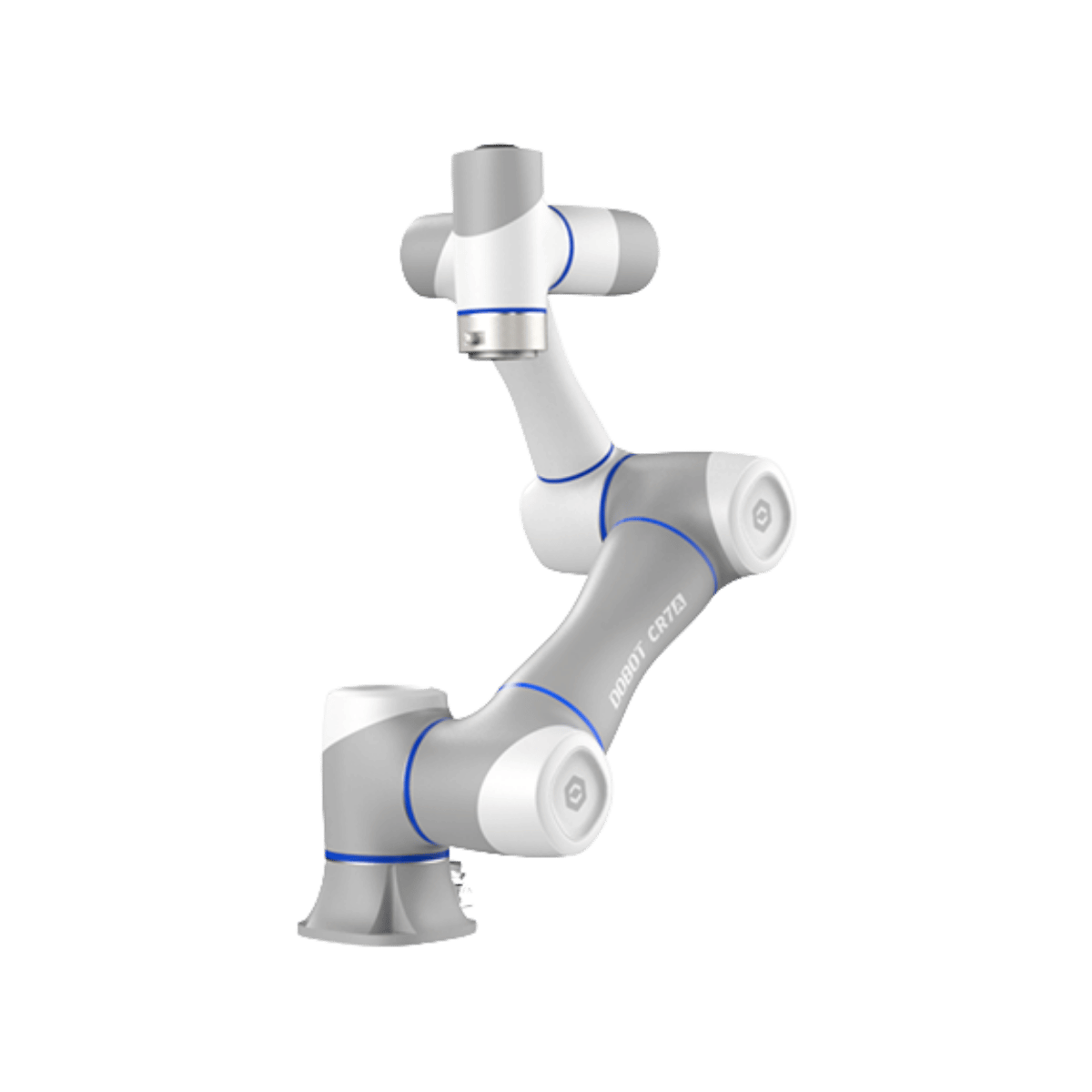

Dobot CR7A Roboterarm

DOBOT CR7A: Leistungsstarker Cobot für flexible Produktionsprozesse

Der DOBOT CR7A ist ein kollaborativer 6-Achs-Roboterarm für Unternehmen, die wiederkehrende Produktionsaufgaben flexibel automatisieren möchten. Mit 7 kg Traglast, 800 mm Arbeitsradius und einer Wiederholgenauigkeit von ±0,02 mm verbindet der Cobot eine kompakte Bauform mit industrieller Leistungsfähigkeit. Dadurch eignet er sich besonders für Montage, Pick-and-Place, Maschinenbeschickung, Qualitätsprüfung, Verpackung und Materialhandling. Als Teil der aktuellen DOBOT CRA-Serie profitiert der CR7A zudem von schnellen integrierten Gelenken, moderner Steuerungstechnik und der Programmierumgebung DobotStudio Pro.

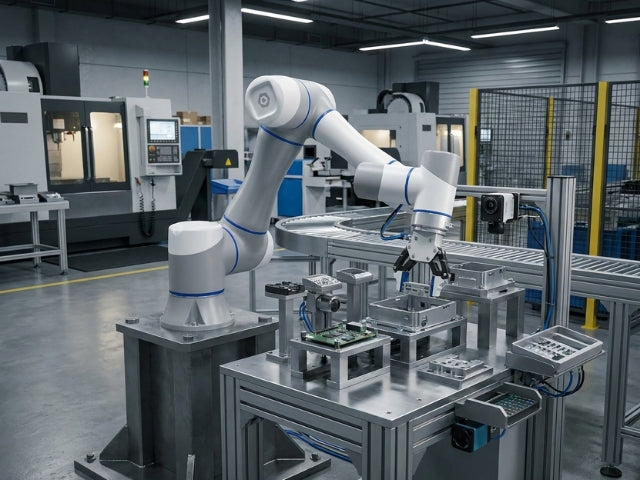

Präzision und Reichweite für anspruchsvolle Aufgaben

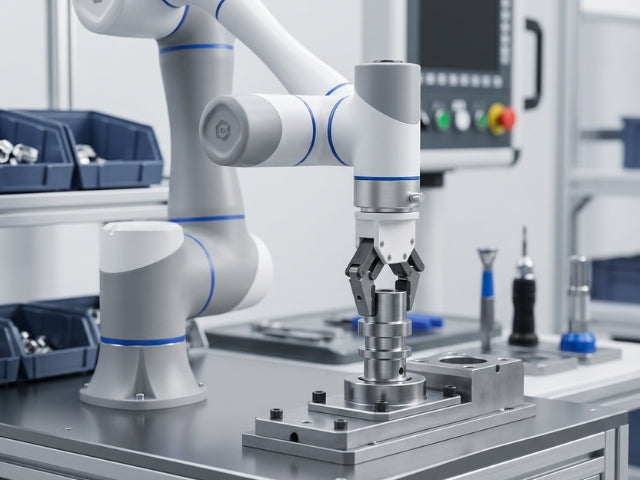

Die Kombination aus 7 kg maximaler Nutzlast und 800 mm Reichweite deckt zahlreiche Anwendungen im mittleren Lastbereich ab. Der CR7A kann Werkstücke, Greifer, Schraubsysteme und weitere Endeffektoren innerhalb eines kompakten Arbeitsraums bewegen und präzise positionieren. Seine Wiederholgenauigkeit von ±0,02 mm unterstützt reproduzierbare Abläufe beim Einsetzen, Prüfen, Montieren und Ausrichten von Bauteilen. Bei der Auslegung muss neben dem Werkstückgewicht auch das Eigengewicht des Werkzeugs berücksichtigt werden, damit ausreichend Nutzlastreserve für Schwerpunkt, Beschleunigung und auftretende Prozesskräfte verbleibt.

Mit einer maximalen linearen Geschwindigkeit von 2 m/s und Gelenkgeschwindigkeiten von bis zu 223° pro Sekunde ist der kollaborative Roboter nicht nur präzise, sondern auch für produktive Taktzeiten ausgelegt. Die im realen Prozess nutzbare Geschwindigkeit hängt jedoch von Werkzeug, Werkstück, Bewegungsbahn, Arbeitsraum und Sicherheitskonzept ab. Für eine belastbare Planung sollten daher Reichweite, Zykluszeit, Störkonturen und benötigte Sicherheitsabstände gemeinsam bewertet werden.

Flexible Montage, Pick-and-Place und Materialhandling

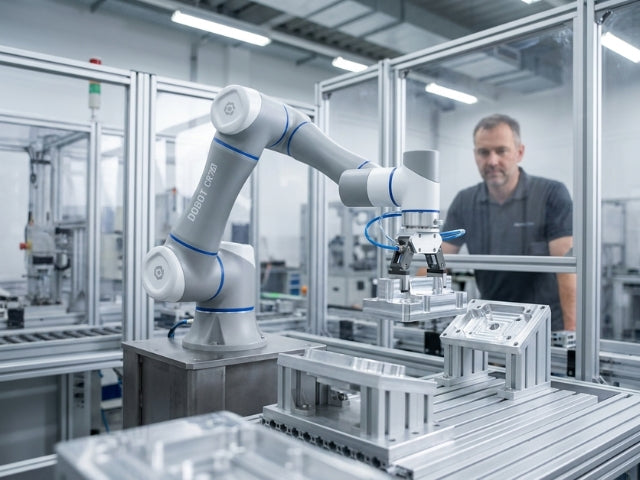

Ein zentraler Einsatzbereich des DOBOT CR7A ist das automatisierte Greifen, Sortieren und Bereitstellen von Komponenten. In Pick-and-Place-Prozessen kann der Roboter Bauteile von Förderbändern, Werkstückträgern oder Bereitstellflächen aufnehmen und in Vorrichtungen, Behälter oder nachgelagerte Stationen ablegen. Bei Montageaufgaben unterstützt er unter anderem beim Fügen, Einsetzen, Verschrauben und Positionieren kleiner bis mittelgroßer Komponenten.

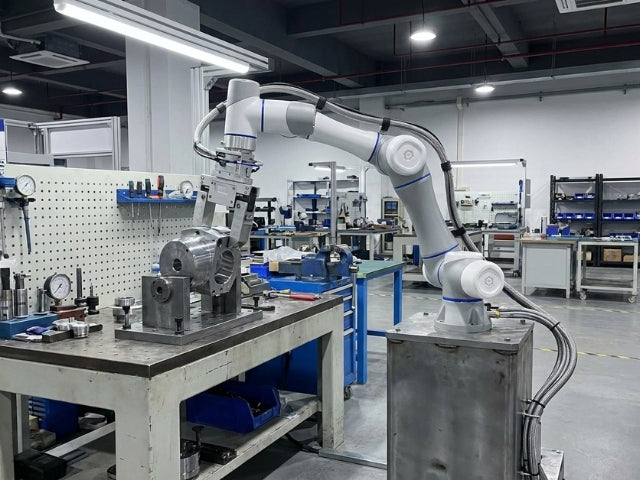

Die sechs Achsen ermöglichen flexible Bewegungsbahnen und erlauben es, Werkstücke aus unterschiedlichen Winkeln anzufahren. Das ist besonders bei variantenreichen Produkten, engen Vorrichtungen oder begrenzten Arbeitsbereichen relevant. Weitere Einsatzmöglichkeiten und Auswahlkriterien finden Sie auf unserer Seite zu Montage und Handling, auf der Cobots, Dual-Arm-Systeme und weitere Robotiklösungen für flexible Fertigungsprozesse eingeordnet werden.

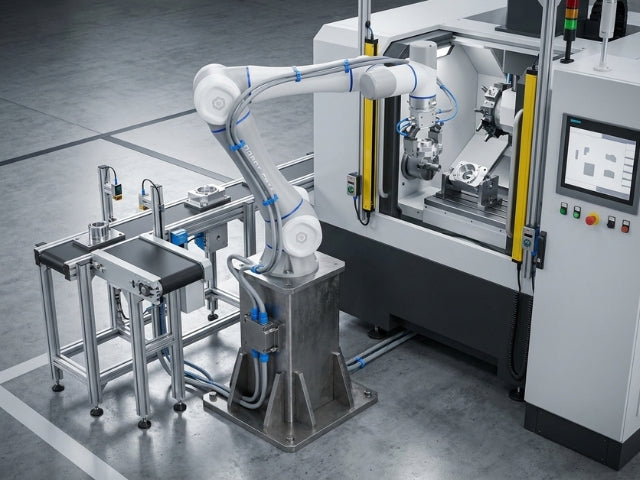

Maschinenbeschickung und automatisierte Qualitätsprüfung

Auch für das Be- und Entladen von CNC-Maschinen, Prüfständen oder Bearbeitungsanlagen bietet der CR7A eine passende Kombination aus Reichweite, Nutzlast und Präzision. Der Cobot kann Rohteile aufnehmen, in eine Vorrichtung einlegen und bearbeitete Komponenten anschließend entnehmen. Durch die Verbindung mit SPS, Maschinensignalen und Sicherheitstechnik lässt sich der Roboterablauf mit bestehenden Produktionsanlagen koordinieren.

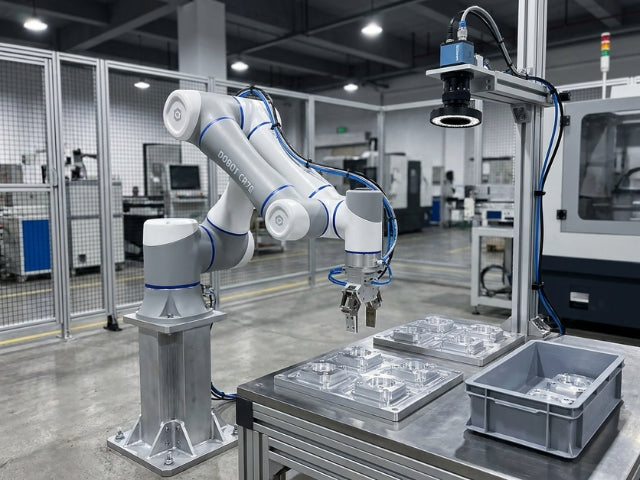

In Kombination mit einem 2D- oder 3D-Vision-System kann der CR7A zusätzlich Lageabweichungen erkennen, Teile lokalisieren oder visuelle Prüfaufgaben unterstützen. Kamerasysteme eignen sich beispielsweise zur Kontrolle von Anwesenheit, Orientierung, Vollständigkeit oder definierten Oberflächenmerkmalen. Der konkrete Prüfprozess muss anhand von Bauteil, Beleuchtung, Kameraposition und Qualitätsanforderung validiert werden. Einen breiteren Überblick über Cobots und Robotiklösungen für Produktion und Logistik bietet die Seite Industrieroboter.

Greifer, Sensoren und Werkzeuge integrieren

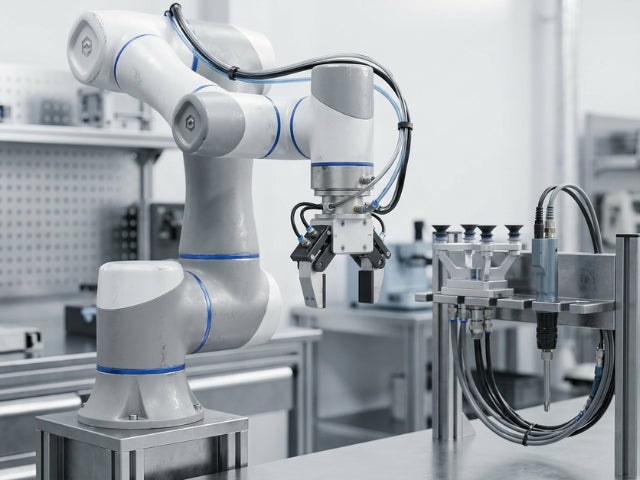

Über den Werkzeugflansch und die verfügbaren Schnittstellen lässt sich der DOBOT CR7A an unterschiedliche Prozesse anpassen. Je nach Anwendung können elektrische oder pneumatische Greifer, Vakuumsauger, Schraubsysteme, Dosiertechnik, Kraftsensoren und Kameralösungen eingesetzt werden. Damit entsteht keine starre Standardlösung, sondern eine an Werkstück und Prozess angepasste Automatisierungszelle.

Bei der Auswahl des Endeffektors sind nicht nur Traglast und Greifkraft entscheidend. Auch Schwerpunkt, Bauteiloberfläche, benötigte Genauigkeit, Druckluftversorgung, Kabel- und Schlauchführung sowie mögliche Werkzeugwechsel müssen berücksichtigt werden. Eine frühzeitige Greif- und Machbarkeitsprüfung reduziert das Risiko, dass eine technisch kompatible Komponente unter realen Produktionsbedingungen nicht stabil oder schnell genug arbeitet.

DobotStudio Pro und industrielle Kommunikation

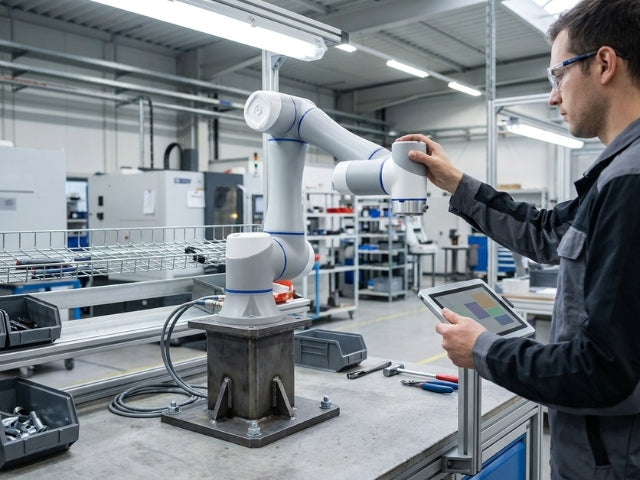

Die Programmierung des CR7A erfolgt über DobotStudio Pro. Einfache Bewegungsabläufe können per Drag-to-Teach oder grafischer Programmierung eingelernt werden. Für komplexere Anwendungen stehen Skripting, Offline-Programmierung und die Einbindung externer Steuerungen zur Verfügung. Dadurch eignet sich der Roboterarm sowohl für einen schnellen Einstieg als auch für anspruchsvollere Projekte mit mehreren Prozessschritten.

Für die Anlagenkommunikation unterstützt die CRA-Serie unter anderem TCP/IP, Modbus TCP und RTU, EtherNet/IP, PROFINET sowie RS485. Der Controller stellt außerdem umfangreiche digitale und analoge Ein- und Ausgänge zur Verfügung. Damit kann der Cobot mit SPS, HMI, Fördertechnik, Sensoren, Ventilinseln und Maschinensteuerungen kommunizieren. Weitere kollaborative Roboterarme und Automatisierungslösungen finden Sie auf unserer DOBOT Herstellerseite.

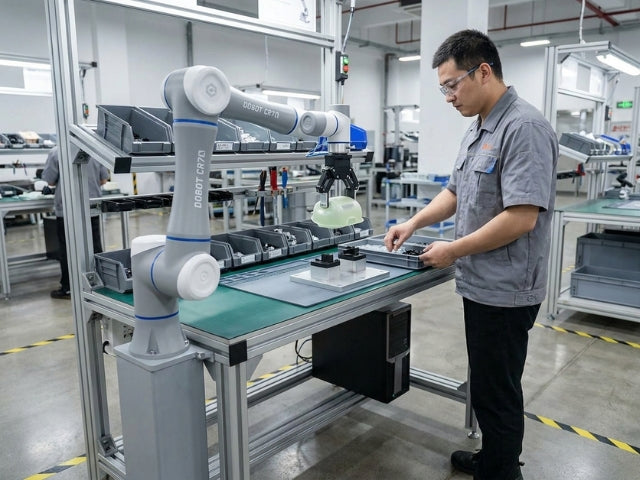

Kollaborative Sicherheit erfordert eine Risikobeurteilung

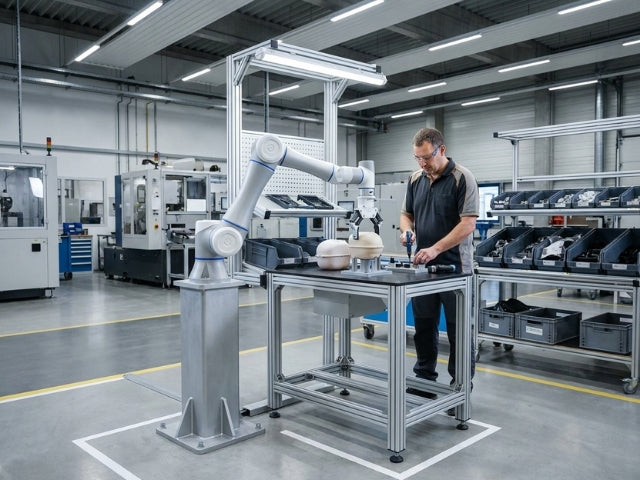

Der DOBOT CR7A ist als kollaborativer Roboter konzipiert und verfügt über einen unabhängigen Sicherheitscontroller mit PLd Cat. 3 sowie mehr als 20 konfigurierbare Sicherheitsfunktionen. Dazu gehören unter anderem Begrenzungen für Geschwindigkeit, Kraft und Arbeitsraum. Eine elektromagnetische Schnellbremse unterstützt kurze Reaktionszeiten beim sicheren Stoppen des Systems.

Die Bezeichnung Cobot bedeutet jedoch nicht automatisch, dass jede Anwendung ohne zusätzliche Schutzmaßnahmen betrieben werden darf. Scharfkantige Werkstücke, gefährliche Werkzeuge oder hohe Prozessgeschwindigkeiten können Scanner, Sicherheitszonen oder Einhausungen erforderlich machen. Vor der Inbetriebnahme müssen Roboter, Werkzeug, Werkstück, Prozess und Arbeitsplatz deshalb gemeinsam bewertet werden.

Für welche Unternehmen eignet sich der DOBOT CR7A?

Der CR7A ist besonders interessant für mittelständische Produktionsbetriebe, Integratoren, Entwicklungsabteilungen und Unternehmen mit variantenreichen oder wiederkehrenden manuellen Aufgaben. Seine kompakte Reichweite eignet sich für Arbeitsplätze, an denen größere Robotermodelle unnötig viel Raum beanspruchen würden, während 7 kg Traglast ausreichend Reserve für zahlreiche industrielle Werkzeuge und Bauteile bieten.

Sinnvolle Einstiegsszenarien sind klar definierte repetitive Prozesse mit messbarem Zeitaufwand und stabilen Randbedingungen. Vor allem Montage, Maschinenbeschickung, Sortierung, Prüfung und Verpackung lassen sich häufig schrittweise automatisieren. Weitere Lösungen für Fertigung, Produktion und Logistik finden Sie im Bereich Industrie.

DOBOT CR7A kaufen und professionell integrieren

Vor dem Kauf sollten Nutzlast, Reichweite, Taktzeit, Greiftechnik, Schnittstellen, Sicherheitsanforderungen und räumliche Bedingungen geprüft werden. Terra Robotics unterstützt bei der Auswahl des passenden Endeffektors, der technischen Machbarkeitsbewertung und der Planung einer vollständigen Automatisierungslösung. Ein Proof of Concept mit realen Werkstücken zeigt frühzeitig, ob Greifprozess, Bewegungsbahn und gewünschte Taktzeit zuverlässig erreicht werden.

Für eine individuelle Einschätzung können Sie Ihren Prozess, die zu bewegenden Bauteile und die vorhandene Anlage über unser Kontaktformular für Robotikprojekte beschreiben. So lässt sich klären, ob der DOBOT CR7A die passende Lösung ist oder ein anderes Modell der CRA-Serie besser zu Nutzlast, Reichweite und Anwendung passt.
